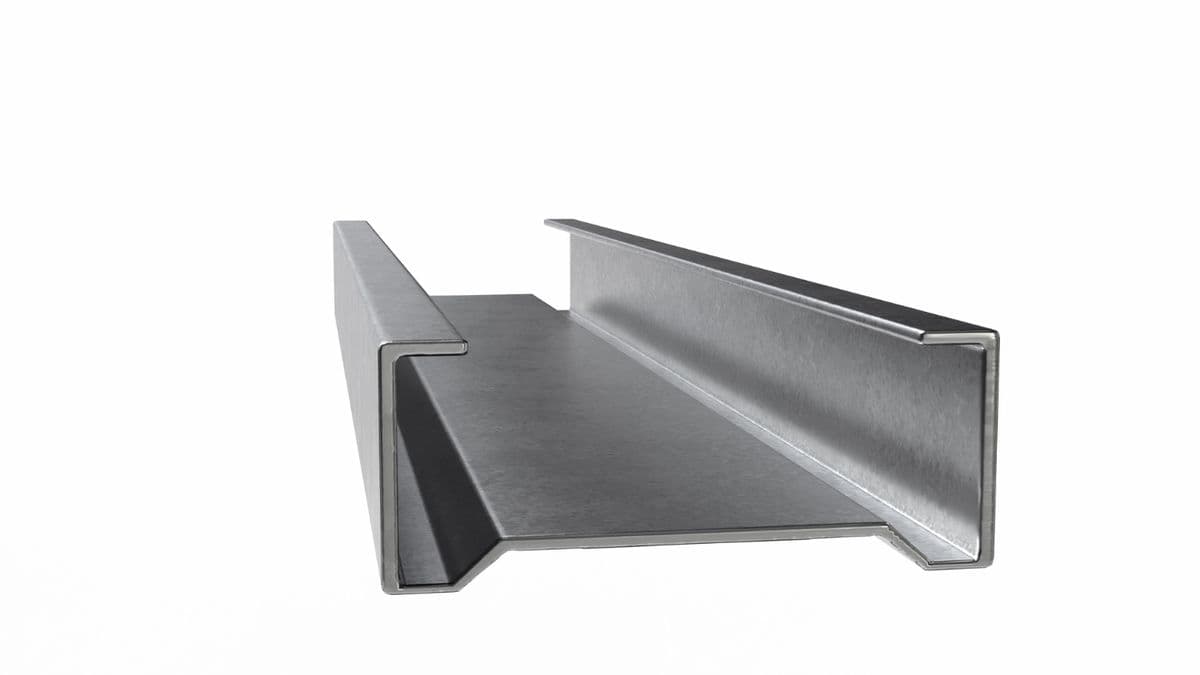

Sigma Kazık Profili — Nervürlü GES Kazığı
Gövdesine hadde sırasında kademe (nervür) şekillendirilmiş sigma kesit: aynı et kalınlığında C kesite göre daha yüksek eğilme kapasitesi ve yumuşak zeminde daha derin gömülme için daha iyi tutunma sağlar — yine de hızlı çakılacak kadar hafiftir. Zn-Al-Mg (ZM) veya galvaniz ön kaplı bobinden üretilir.


Teknik özellikler
- Kesit
- Kademeli sigma, dudaklı
- Gövde yüksekliği
- 120 – 240 mm
- Kalınlık
- 2,0 – 6,0 mm
- Malzeme
- S350GD · S420GD · S450GD
- Kaplama
- Zn-Al-Mg ZM120–ZM430 · Galvaniz Z275–Z600
- Sertleştirici
- Hadde ile şekillendirilmiş gövde kademesi
- Delik
- Deliksiz veya hat üzerinde delikli
Sigma kesit nedir?
Sigma kesit, dudaklı bir C profilin gövdesine içe doğru iki kademe verilerek elde edilir; yandan bakıldığında Σ harfini andırır. Bu kademeler gövde boyunca uzanan sertleştirici gibi çalışır ve geniş, ince gövde plakasını daha kısa parçalara böler.
Sonuç, yük altında yerel burkulmaya karşı daha dirençli bir gövdedir: kesitin daha büyük bölümü etkin çalışır, aynı et kalınlığı ve benzer ağırlıkta C kesite göre daha yüksek eğilme kapasitesi elde edilir. Çakma sırasında da kademeli gövde kesite ek rijitlik kazandırır. Çatı ve cephe aşıkları gibi yapı uygulamaları için sigma profil sayfamıza bakın.
Hangi durumlarda sigma kazık seçilir?
Yüksek rüzgâr ve kar yükü: Kazık başına düşen moment arttığında sigma kesit, et kalınlığını artırmadan kapasite kazandırır.
Büyük masalar (2V) ve geniş kazık aralığı: Daha az kazıkla daha büyük tablo taşımak istendiğinde kazık başına yük büyür; sigma kesit burada ekonomiktir.
Yumuşak zemin: Çekme kapasitesi için kazığın daha derine çakılması gerektiğinde toplam boy ve eğilme artar; sigma kesitin rijitliği ve tutunması avantaj sağlar.
Daha ince et kalınlığıyla tonaj düşürme: Yüksek akma dayanımlı S420GD–S450GD sınıflarıyla birlikte kullanıldığında toplam çelik tonajı azaltılabilir. Karşılaştırma için C kazık sayfasına bakın.
Sigma profil ağırlığı nasıl hesaplanır?
Sigma kesitin geometrisi (kademe derinliği, eğik parça uzunluğu, dudak) üreticiden üreticiye değiştiği için tek bir standart ağırlık tablosu yoktur. Roll-form'da ağırlık en doğru şekilde açınım (şerit) genişliğinden bulunur: açınım genişliği (mm) × et kalınlığı (mm) × 7,85 ÷ 1000 = kg/m.
Örneğin 300 mm açınımlı, 2,5 mm sigma kesit yaklaşık 5,89 kg/m'dir. Kesin değer için çiziminizi gönderebilirsiniz.
Malzeme, Zn-Al-Mg (ZM) kaplama ve delik
Sigma kazıkları S350GD'den S450GD'ye kadar sınıflarda, Zn-Al-Mg (ZM120–ZM430) veya galvaniz (Z275–Z600) ön kaplı bobinden üretiyoruz. Bağlantı delikleri ve ayar kanalları şekillendirmeyle aynı geçişte hat üzerinde açılır; sahada delme gerekmez. Kaplama seçimini ZM kaplama rehberinde anlatıyoruz.
Tracker ve özel platformlar
Bazı tek eksenli tracker platformlarında direk olarak sigma veya benzeri nervürlü kesitler kullanılır; bir kısmı ise W profil kazık tercih eder. Platform tasarımı tracker üreticisine aittir — biz belirtilen kesit, tolerans ve kaplamada üretiriz. Kalıplarımızı kendimiz ürettiğimiz için platforma özel sigma geometrisini kısa sürede numuneye alabiliyoruz. Ayrıntılar: tracker çelik konstrüksiyonu.
Sık sorulan sorular
Sigma profil ile C profil arasındaki fark nedir?
+
Sigma profilde gövdeye içe doğru iki kademe şekillendirilir. Bu kademeler gövdeyi sertleştirir ve yerel burkulmayı geciktirir; böylece aynı et kalınlığında C profile göre daha yüksek eğilme kapasitesi elde edilir. C profil daha sade ve yaygındır, yükün izin verdiği yerde daha ekonomiktir.
Sigma kazık tracker sistemlerinde kullanılır mı?
+
Evet, bazı tek eksenli tracker platformları direk olarak sigma veya benzeri nervürlü kesitler kullanır; diğerleri W profil kazık tercih eder. Seçim tracker üreticisinin tasarımına bağlıdır; biz belirtilen kesiti ve kaplamayı üretiriz.
Sigma profil ağırlık tablosu var mı?
+
Sigma geometrisi tasarıma göre değiştiği için tek bir standart tablo yoktur. Ağırlık, açınım genişliği × et kalınlığı × 7,85 ÷ 1000 ile kg/m olarak bulunur. Kesin değer için çiziminizi gönderin.
