C Kazık Profili — GES İçin Dudaklı C Profil

C kazık, arazi tipi güneş enerjisi santrallerinde panel masalarını taşıyan dikmedir. Zemin etüdünde belirlenen derinliğe hidrolik kazık çakma makinesiyle çakılır; üstüne panel eğimini veren kiriş ya da mertek braketlerle cıvatalanır. Çoğu zeminde beton temel gerekmediği için kurulum hızlıdır ve sahadaki işçilik azalır.

Masa tasarımına göre tek kazıklı ya da ön-arka çift kazıklı olabilir. Kazık aralığı; panel dizilimi (1V ya da 2V), rüzgâr ve kar yüküyle birlikte kesit seçimini belirler. Sistemin bütününü sabit açılı GES montaj sistemi sayfasında anlatıyoruz.

C kesitin uçlarındaki dudaklar (kenar sertleştiricileri), ince cidarlı flanşların yük altında yerel olarak burkulmasını geciktirir. Böylece aynı kalınlıktaki dudaksız U kesite göre daha yüksek taşıma kapasitesi ve eğilme rijitliği elde edilir — kilo başına verim artar.

Açık yüz, braket ve bağlantı elemanlarının kazık boyunca istenen yüksekliğe cıvatalanmasına izin verir; saha toleranslarını telafi etmek kolaylaşır. Daha yüksek moment gereken sahalarda sigma kazık, daha hafif yüklerde U kazık ekonomik alternatiflerdir.

Gövde yüksekliği (h) kazığın ana eksendeki eğilme kapasitesini, flanş genişliği (b) zayıf eksendeki rijitliği ve braketin oturma yüzeyini, dudak (c) flanşın burkulma direncini, et kalınlığı (t) ise hem taşıma kapasitesini hem de çakma sırasındaki dayanımı belirler. Sert ve taşlı zeminlerde ince cidarlı kazığın uçta hasar görmemesi için kalınlık ile gerekirse ön delme birlikte değerlendirilir.

Malzeme sınıfı da bir tasarım parametresidir: S350GD standart tercihtir; S420GD ve S450GD gibi yüksek akma dayanımlı sınıflarla aynı yük daha ince et kalınlığında taşınarak tonaj ve maliyet düşürülebilir. Nihai kesiti sahanın rüzgâr bölgesi, kar yükü, zemin sınıfı ve deprem verisiyle yapılan statik hesap belirler; bu hesabı Eurocode 3 veya ASCE 7'ye göre biz de yapıyoruz.

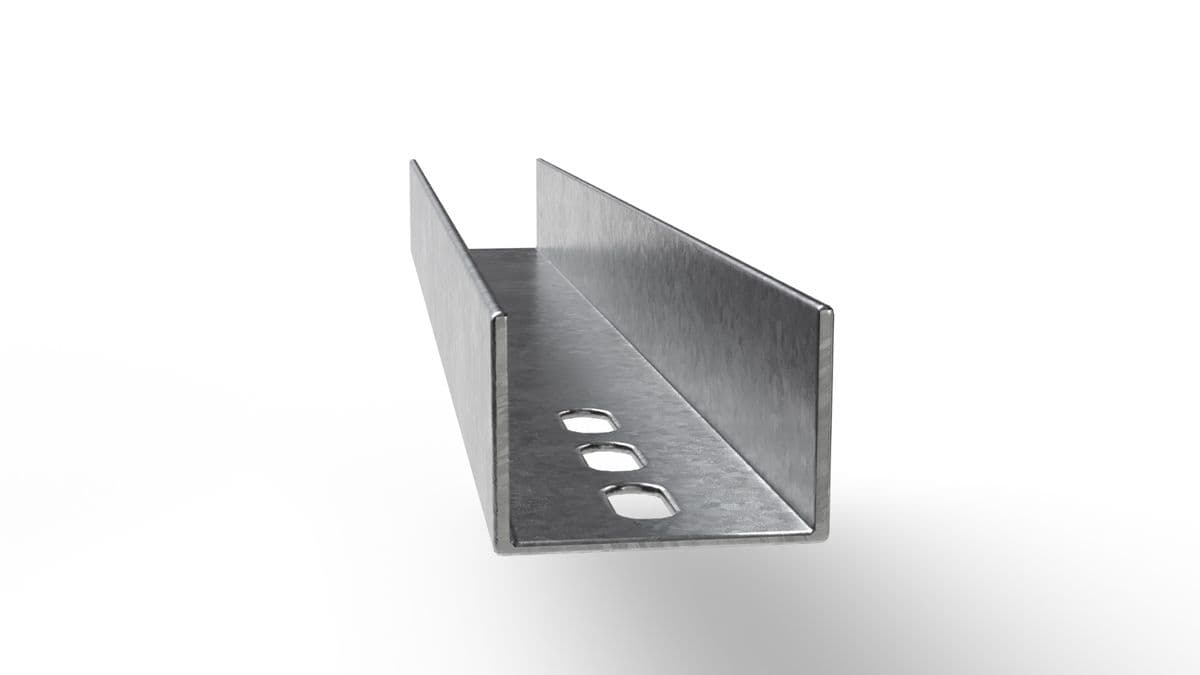

Bağlantı delikleri ve ayar kanalları (slot), profil roll-form hattında şekillenirken aynı geçişte delinir. Delik konumları binlerce parçada birbirinin aynısı çıkar; sahada delme, kesme ya da kaynak gerekmez. Yuvarlak delik, oval kanal veya özel delik desenleri çiziminize göre uygulanır.

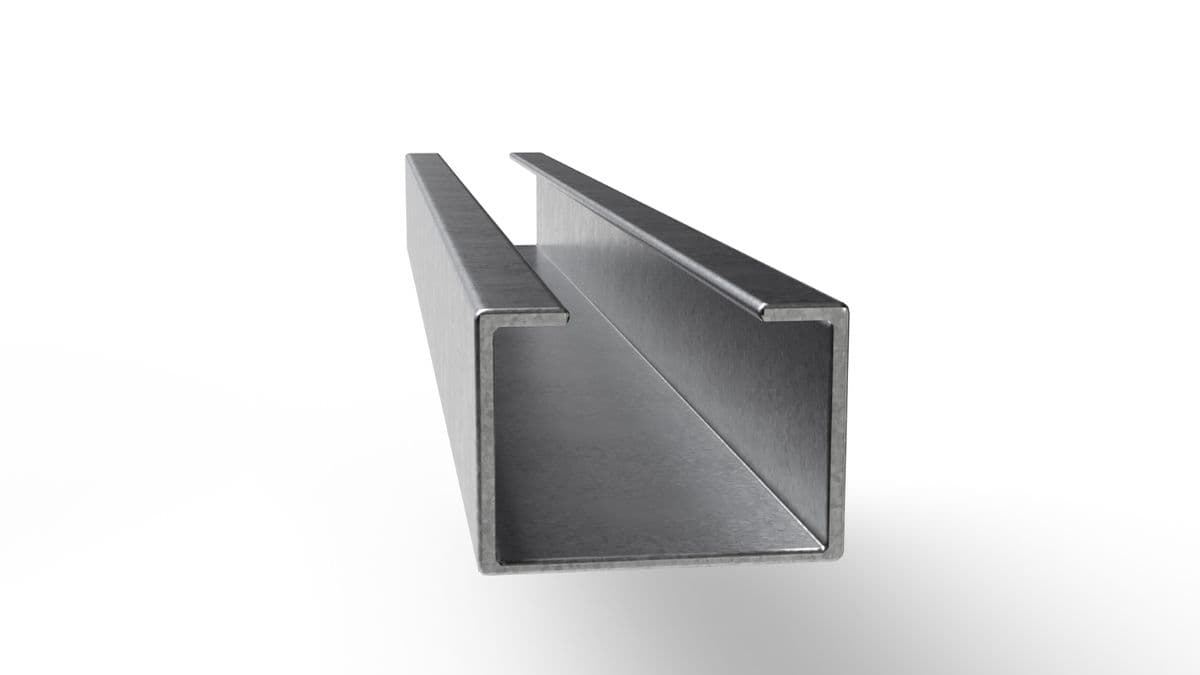

Deliksiz C kazık; bağlantısı kelepçe veya sahada delme ile yapılacak projelerde ya da delik deseni henüz kesinleşmemiş işlerde tercih edilir.

C kazıklarımızı ön kaplı bobinden şekillendiriyoruz: Zn-Al-Mg (ZM120–ZM430) veya galvaniz (Z275–Z600). Zn-Al-Mg kaplama kesilmiş ve delinmiş kenarlarda kendini onarır ve aynı kaplama ağırlığında galvanize göre daha uzun ömür verir. Zemine gömülen kazıkta kaplama sınıfı; zeminin korozifliği, atmosferik korozyon sınıfı ve hedeflenen tesis ömrüne göre seçilir. Ayrıntılar için ZM kaplama rehberimize bakın.

Bobin açma ve doğrultma, roll-form şekillendirme, hat içi delme ve uçan kesmeyle boy kesme tek hatta yapılır; profiller bağlanır ve saha için etiketlenir. Aylık 2.500 tonu aşan kapasiteyle büyük projelere planlanabilir terminlerle teslim ediyoruz. Kayseri'den Türkiye geneline kamyonla; Avrupa, Orta Doğu ve Kuzey Amerika'ya kamyon ve konteynerle sevk ediyoruz.

Hızlı ve doğru fiyat için şunları paylaşın: kesit çizimi (DXF/PDF) ya da h×b×c×t ölçüleri, malzeme sınıfı, kaplama türü ve sınıfı, boy-adet listesi, delik deseni ve teslim yeri. Statik hesap da istiyorsanız saha konumu, panel ölçüsü ve dizilim (1V/2V) yeterli; gerisini biz tamamlarız. Teklif formundan dosya yükleyebilirsiniz.
