Güneş Enerjisi Montaj Sistemleri
Güneş enerjisinin taşıyıcı gücü.
Büyük ölçekli ve ticari GES projeleri için roll-form çelik profiller ve komple montaj sistemleri — sabit açılı ve tracker. Her yapının arkasında 60+ yıllık çelik tecrübesi var.
Biz kimiz
Solar çeliğini tasarlar, üretir ve teslim ederiz.
Y Solar, Yılmaz Sac Profil'in solar koludur. 1962'den beri süren roll-form ve soğuk şekillendirme tecrübemizi, bugün dünyanın kurduğu yenilenebilir enerji yapılarına yönlendiriyoruz.
Hassas bir çelik tesisinin disiplinini montaj sistemlerine taşıyoruz: dar toleranslar, tutarlı kaplamalar ve projelerin güvenle planlayabileceği teslim süreleri. Bobinden sahadaki diziye kadar her adım tek çatı altında yürür.
Montaj Sistemleri
İki sistem, tek disiplin
Sabit Açılı Sistemler
Çakma çelik kazıklar, panelleri sabit açıda tutan roll-form üst kirişleri taşır. Hızlı kurulur, az bakım ister ve sahaya özel mühendislikle tasarlanır.
- Konfigürasyon
- 1V · 2V portre
- Açı aralığı
- 10 – 35°
- Temel
- Çakma C / Sigma / W
- Zemin
- Eğim toleranslı
Çakma kazık temeli
Çoğu zeminde betona gerek yok — kazığı çak, sırayı hizala, tablayı kur.
Ön delikli montaj
Hat üstünde delinmiş deliklerden cıvatalama — sahada delme yok, daha hızlı ve daha doğru.
Zn-Al-Mg kaplama
Ön kaplı çelik, kesilmiş ve çakılmış kenarları tesisin ömrü boyunca korur.
Motor yok, bakım yok
Sabit dizide çalıştırılacak, beslenecek ya da servis edilecek bir şey yoktur — sırayı kur, cıvatala; yapı tesisin ömrü boyunca durur ve üretir.
Tracker Sistemleri
Yalnızca çelik tedariği değil — tracker platformunuzun taşıyıcı sistemini baştan sona tasarlarız: kazıklar, yatak destekleri, raylar ve braketler. Tümü saha yüklerinize göre hesaplanır ve ölçüsünde üretilir.
- Mimari
- Yatay tek eksen
- Dönüş
- ±60° tipik
- Kapsam
- Kazık, ray, braket
- Kaplama
- Zn-Al-Mg / HDG
Delinmiş & çakılmış kazıklar
Tracker rüzgâr yüklerine göre boyutlandırılmış yüksek kesitli kazıklar.
Yatak & damper destekleri
Platform şartnamesine göre şekillendirilmiş, delinmiş braketler.
Modül rayları
Tabla için hafif ve rijit roll-form kesitler.
Her sistem mühendislikle sevk edilir
Statik rapor (Eurocode / ASCE 7) · genel montaj çizimleri & malzeme listesi · çekme testi · montaj kılavuzu — Kayseri'deki tek tesisten.
Ürün Ailesi
Dört temel profil, tek sistem
Tüm diziyi kuran çakma kazıklar ve taşıyıcı kirişler — ve ihtiyaç duyduğunuz her özel kesit.

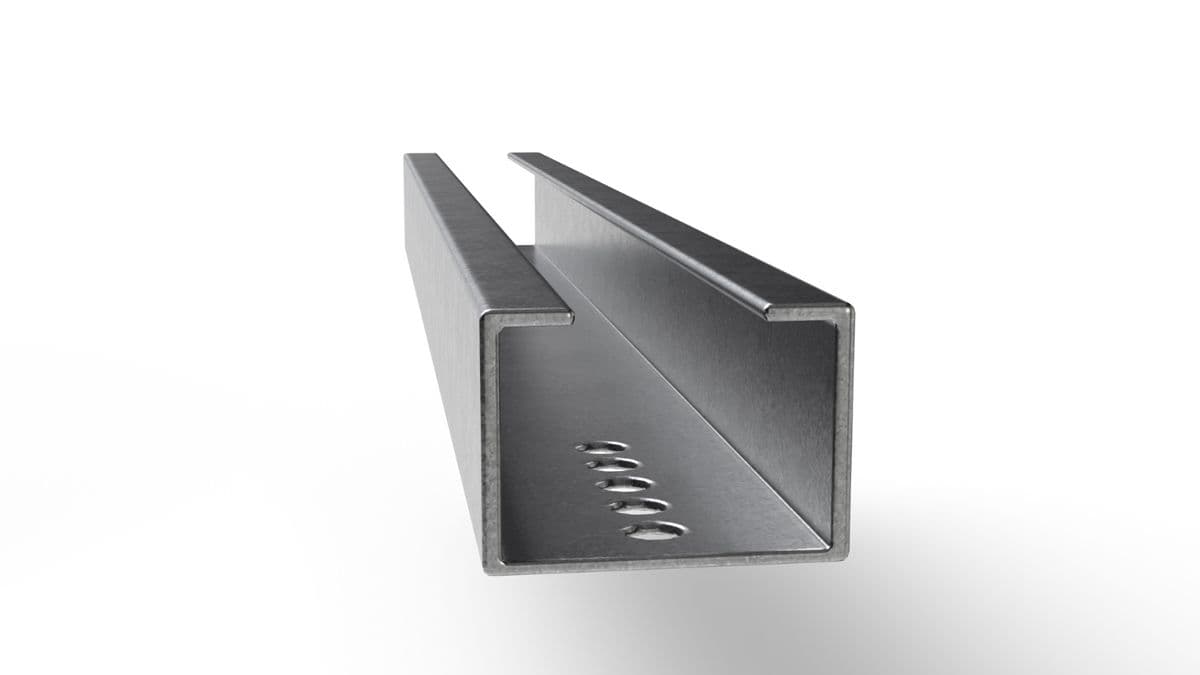

Temel Kazığı
C Profil
Zemine çakılan birincil kazık. Dudaklı C kesiti, ağırlığına göre yüksek eğilme rijitliği sağlar; açık yüzü sayesinde ray ve braketler kazık boyunca istenen noktaya bağlanabilir.
- Kesit
- Dudaklı C
- Kalınlık
- 2,0 – 6,0 mm
- Genişlik
- ≤ 400 mm
- Kaplama
- Zn-Al-Mg / HDG

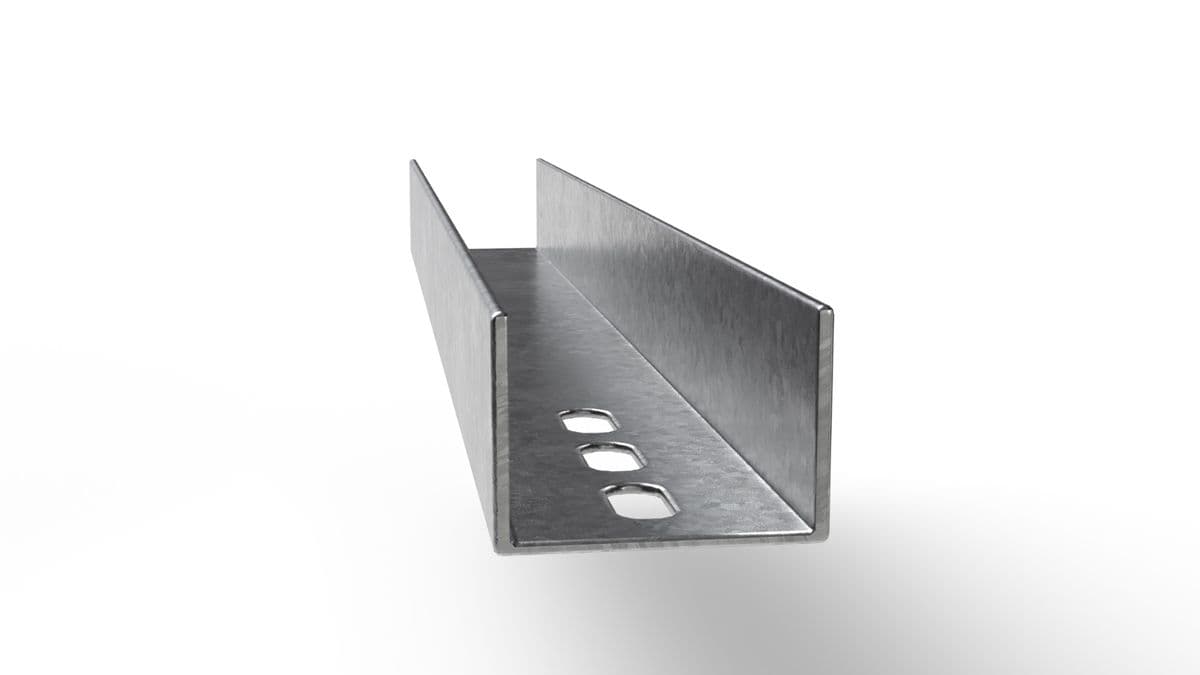

Temel Kazığı
U Profil
Daha hafif yükler ve kompakt zemin sistemleri için açık U kanal kazığı. Tam C kesitine gerek olmayan yerlerde ekonomiktir; temiz ve açık yüzü, hızlı braket ve ray bağlantısına imkân verir.
- Kesit
- Açık U kanal
- Kalınlık
- 2,0 – 6,0 mm
- Genişlik
- ≤ 400 mm
- Kaplama
- Zn-Al-Mg / HDG

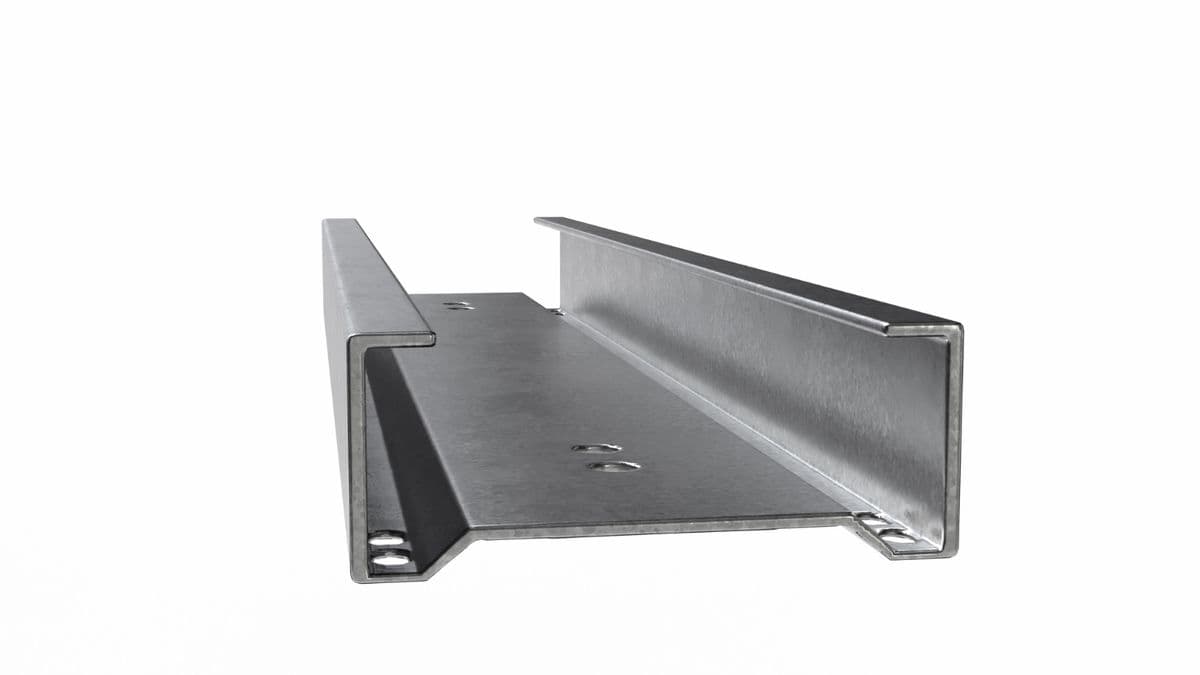

Temel Kazığı
Sigma Profil
Hadde sırasında basılan sertleştirme nervürlü, kademeli sigma kesiti. Yumuşak zeminde daha derin gömülme için daha yüksek eğilme kapasitesi ve tutunma sağlar; yine de hızlı çakılabilecek kadar hafiftir.
- Kesit
- Kademeli sigma
- Kalınlık
- 2,0 – 6,0 mm
- Genişlik
- ≤ 400 mm
- Kaplama
- Zn-Al-Mg / HDG

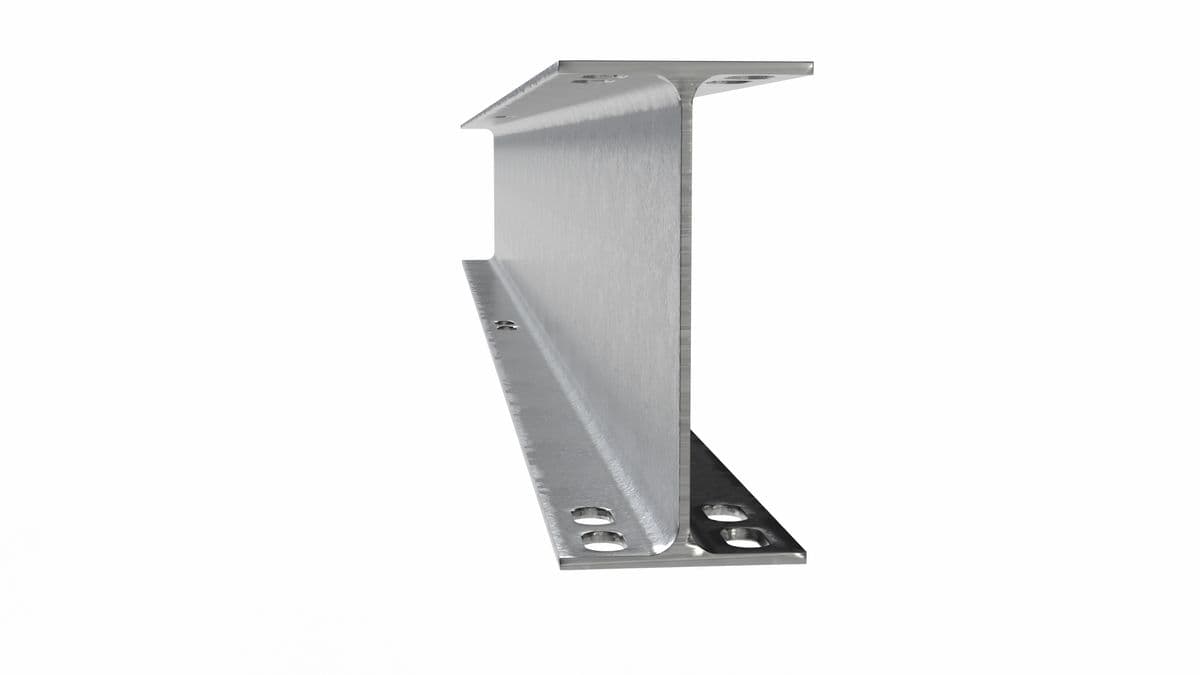

Taşıyıcı Kiriş
W Demiri
Kazığın tek başına taşıyamadığı üst kirişler, mertekler ve ana açıklıklar için geniş flanşlı taşıyıcı kiriş. Düz olarak ya da hızlı ve ayarlanabilir bağlantı için özel kanal (slot) açılmış hâlde temin edilir.
- Kesit
- Geniş flanşlı kiriş
- Ölçüler
- W6 · W8 · W10 · W12
- Malzeme
- Grade 50 – 65
- Kaplama
- Sıcak daldırma galvaniz
Özel kesitler
Çizebildiğiniz her profili roll-form hattımızda üretebiliriz; kendi form takımlarımızı ürettiğimiz için özel kesitler tekrarlanabilir üretim serilerine dönüşür. Katalog parçaları yalnızca bir başlangıçtır.
Kaplama Teknolojisi
Zn-Al-Mg, galvanizden daha uzun ömürlü.
Profillerimiz, magnezyum alaşımlı çinko-alüminyum tabaka ile ön kaplı sactan şekillendirilir. Magnezyum, korozyonu ciddi ölçüde yavaşlatan yoğun ve kararlı bir koruyucu film oluşturur ve açıkta kalan kesim kenarlarını aktif olarak yeniden onarır.
Tuz spreyi / klorür maruziyeti · gösterge niteliğinde, ortama göre değişir
Kendini onaran kesim kenarları
Çinko-magnezyum filmi, galvanizin açıkta bıraktığı kesilmiş ve delinmiş kenarların üzerinde yeniden oluşur.
Klorür & amonyağa dayanıklı
Kıyı, tarım ve yüksek nem sahaları için üretildi.
Daha uzun servis ömrü
Daha ince kaplama, daha uzun koruma — daha düşük ömür-boyu maliyet.
Önce kaplanır, sonra şekillenir
Sonradan galvaniz banyosuna gerek kalmadan, yüzeyin tamamında düzgün kaplama sağlar.
Mühendislik & Saha Uyarlaması
Sahaya göre tasarlanır
Her yapı, üzerinde duracağı gerçek koşullara göre doğrulanır. Önce Eurocode ve EN 1090'a göre mühendislik hesaplarını yaparız, ardından hesabın gerektirdiği kesitleri birebir üretiriz.
Rüzgâr
Sahanın rüzgâr bölgesi ve rüzgâr yükleri; kesiti, et kalınlığını ve gömülme derinliğini belirler.
Kar
Zemin kar yükü ve birikinti, açıklık ve açı boyunca kontrol edilir.
Korozyon
Atmosferik sınıf kaplamayı belirler — zorlu sahalar için Zn-Al-Mg.
Deprem
Gerektiğinde zemin ivmesine karşı bağlantılar detaylandırılır.
Zemin & arazi
Çekme testleri, kazığı çakıldığı zemine göre boyutlandırır.
Tolerans
Ön delinmiş delikler, uzun sıralar boyunca diziyi doğru tutar.
Proje başına tek hesap
Genel yük tabloları kullanmayız — her tesis; kendi rüzgâr bölgesine, kar yüküne, zemin sınıfına ve deprem yüküne göre boyutlandırılmış kendi statik raporunu alır ve birebir üretilen kesitlerle eşleştirilir.
Teknik Referans
Kesitler ve teknik değerler
Aşağıdaki aralıklar gösterge niteliğindedir; nihai kesitler her projenin yük hesabına göre boyutlandırılır.
Kazık kesitleri
| Profil | Yükseklik | Genişlik | Kalınlık | Malzeme | Kaplama |
|---|---|---|---|---|---|
| C profil | 100 – 240 mm | ≤ 400 mm | 2,0 – 6,0 mm | S250 – S450GD | ZM / Z |
| U profil | 80 – 200 mm | ≤ 400 mm | 2,0 – 6,0 mm | S250 – S450GD | ZM / Z |
| Sigma profil | 120 – 240 mm | ≤ 400 mm | 2,0 – 6,0 mm | S250 – S450GD | ZM / Z |
Kirişler
| Ölçü | Nominal yükseklik | Flanş | Malzeme | Kaplama | İşleme |
|---|---|---|---|---|---|
| W6 | 152 mm | 100 – 152 mm | Gr. 50 – 65 / A572 | HDG | Kanallı / düz |
| W8 | 203 mm | 102 – 205 mm | Gr. 50 – 65 / A572 | HDG | Kanallı / düz |
| W10 | 254 mm | 102 – 260 mm | Gr. 50 – 65 / A572 | HDG | Kanallı / düz |
| W12 | 305 mm | 102 – 310 mm | Gr. 50 – 65 / A572 | HDG | Kanallı / düz |
Malzeme sınıfları — EN 10346 soğuk şekillendirilmiş
Standartlar — AB & ABD
Sık sorulanlar
GES çeliği hakkında merak edilenler
GES montaj konstrüksiyonu hangi çelikten yapılır?
Soğuk şekillendirilmiş (roll-form) çelikten: zemine çakılan C, U veya sigma kazıklar, panelleri taşıyan aşıklar ve raylar, bağlantı braketleri. Yaygın malzeme S350GD galvanizli bobin; dış ortam ömrü için Zn-Al-Mg (ZM) kaplama tercih edilir. Tracker platformlarında ek olarak W kesitli kirişler kullanılır.
Sabit açılı mı, tracker mı seçmeliyim?
Sabit açılı sistem daha düşük yatırım ve sıfır bakım ister; tracker aynı sahada %15–25 daha fazla üretim verir ama motor, kontrol ve bakım maliyeti getirir. Karar sahanın enlemine, arazi bedeline ve elektrik satış fiyatına bağlıdır. Biz her iki sistemin çelik paketini de üretiyoruz; kararınızı verdikten sonra kesitleri sahanızın yüklerine göre boyutlandırıyoruz.
Zn-Al-Mg kaplama mı, sıcak daldırma galvaniz mi?
Dış ortamda 25+ yıl için Zn-Al-Mg (ZM/Magnelis türü) kaplama öneririz: kesilmiş ve delinmiş kenarlarda kendini onarır, tuzlu ve nemli ortamlarda (C4–C5) galvanizden belirgin daha uzun ömür verir ve ön kaplı bobinden şekillendirildiği için sonradan galvaniz banyosu gerekmez. Sıcak daldırma galvaniz (HDG) istenirse onu da tedarik ediyoruz.
Solar kazık ve aşıklar için hangi profiller kullanılır?
Kazık olarak dudaklı C, açık U ve kademeli sigma profiller (2–6 mm, 400 mm genişliğe kadar); tracker direkleri için W6–W12 kirişler; aşık ve ray olarak C, Z ve omega kesitler. Hepsi hat üzerinde delinmiş olarak, montaja hazır teslim edilir.
Kendi çizimimize göre profil üretebilir misiniz?
Evet. Kalıp ve merdaneleri kendi bünyemizde tasarlayıp ürettiğimiz için tracker veya sabit sistem platformunuza özel kesitleri kısa sürede prototipleyip seri üretime alabiliyoruz. DXF veya PDF çizim, malzeme ve tahmini metraj yeterli; üretilebilirlik değerlendirmesiyle geri dönüyoruz.
Hangi mühendislik belgelerini teslim ediyorsunuz?
Eurocode veya ASCE 7'ye göre statik rapor, genel montaj çizimleri ve malzeme listesi (BOM), kazık çekme testi sonuçları ve montaj kılavuzu. Tümü Kayseri'deki tek tesisten, çelikle birlikte gelir.
İhracat yapıyor musunuz, teslim süreniz nedir?
Evet — Kayseri'den Avrupa, Orta Doğu ve Kuzey Amerika'ya sevkiyat yapıyoruz; kamyon veya konteyner yükleme, paketleme ve belgelendirmeyi biz organize ediyoruz. Aylık 2.500 tonu aşan kapasiteyle büyük projeleri planlanabilir terminlerle karşılıyoruz; kesin tarihi teklif aşamasında veriyoruz.
Solar profilleriniz hangi standartlara uygun?
Çelik EN 10346 (kaplamalı bobin) ve ASTM A653 / A572'ye, imalat EN 1090'a, tasarım Eurocode 3 veya ASCE 7'ye göre yapılır; kalite sistemi ISO 9001'dir. Malzeme sınıfları S250GD'den S450GD'ye kadar seçilir.
Hadi kuralım
Çiziminizi gönderin.
Katalog profilleri, özel kesitler ya da komple bir montaj paketi — 1962'den beri hepsini hassasiyetle tasarlıyor, üretiyor ve teslim ediyoruz.
