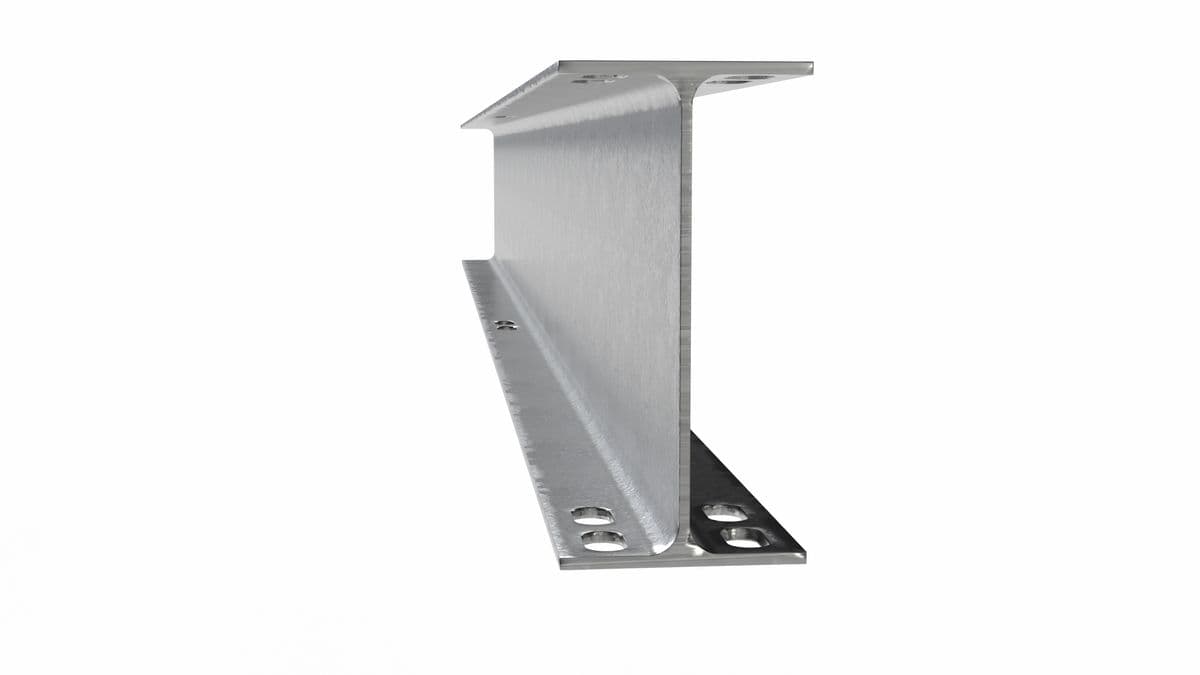

W Profil Kazık ve Kirişler (W6–W12)
Roll-form kesitin tek başına taşıyamadığı yükler için geniş flanşlı, sıcak haddelenmiş W kirişler: tek eksenli tracker direkleri, uzun açıklıklı üst kirişler ve mertekler. Düz ya da bağlantı noktalarında kanal açılmış, galvanizli teslim.
Teknik özellikler
- Kesit
- Geniş flanşlı (W) kiriş
- Ölçüler
- W6 · W8 · W10 · W12
- Malzeme
- ASTM A572 Grade 50 – 65
- Kaplama
- Sıcak daldırma galvaniz
- İşleme
- Lazer / freze kanal açma, delme, boy kesme
W profil nedir, nerede kullanılır?
W profil, Kuzey Amerika standardı (AISC) geniş flanşlı sıcak haddelenmiş kiriştir; adı gövde yüksekliğini (inç) ve metre ağırlığını (lb/ft) gösterir — örneğin W6×9, yaklaşık 6 inç yüksekliğinde ve 9 lb/ft ağırlığındadır. Avrupa'daki HEA/IPE kirişlerin karşılığıdır.
Güneş enerjisinde iki ana kullanımı vardır: tek eksenli tracker sistemlerinde zemine çakılan direkler ve sabit açılı sistemlerde uzun açıklık geçen üst kiriş ve mertekler. Tracker'da direk; dönen tablanın ağırlığını, dinamik rüzgâr yükünü ve yatak desteklerini taşıdığı için roll-form kazıklardan daha yüksek kesit gerektirir. Ayrıntılar: tracker çelik konstrüksiyonu.
Kanal açma ve işleme
Yatak desteği ve braket bağlantı noktalarındaki kanallar lazerle veya frezeyle açılır; kanal konumları çizime göre, seri üretimde tekrarlanabilir hassasiyetle işlenir. Boy kesme ve delme de aynı iş akışında yapılır; direkler sahaya cıvatalanmaya hazır gelir, sahada kaynak veya delme gerekmez.
Galvaniz işlemi işleme sonrasında yapıldığında kanal ve delik kenarları da kaplanır — sahada kesilmiş kenar kalmaz.
Malzeme ve standartlar
W kirişleri ASTM A572 Grade 50 (345 MPa) ve Grade 65 (450 MPa) sınıflarında tedarik ediyoruz; tasarım AISC 360 ve ASCE 7 yüklerine göre doğrulanır. Avrupa projelerinde Eurocode ile çalışıyor, gerekirse HEA/HEB ve IPE eşdeğerlerini de sağlıyoruz — bkz. HEA/HEB profiller.
Yaygın W kazık ölçüleri (AISC)
| Ölçü | Yükseklik d (mm) | Flanş b (mm) | Gövde tw (mm) | Flanş tf (mm) | Ağırlık (kg/m) |
|---|---|---|---|---|---|
| W6×9 | 150 | 100 | 4,3 | 5,5 | 13,4 |
| W6×12 | 153 | 102 | 5,8 | 7,1 | 17,9 |
| W6×15 | 152 | 152 | 5,8 | 6,6 | 22,3 |
| W8×10 | 200 | 100 | 4,3 | 5,2 | 14,9 |
| W8×13 | 203 | 102 | 5,8 | 6,5 | 19,3 |
| W8×15 | 206 | 102 | 6,2 | 8,0 | 22,3 |
| W8×18 | 207 | 133 | 5,8 | 8,4 | 26,8 |
| W10×12 | 251 | 101 | 4,8 | 5,3 | 17,9 |
| W12×14 | 302 | 101 | 5,1 | 5,7 | 20,8 |
Değerler AISC standart tablolarından metrik birime çevrilip yuvarlanmıştır. Tedarik edilecek ölçü ve sınıf projenin statik hesabına göre belirlenir.
Sık sorulan sorular
W6×9 ne demek?
+
W geniş flanşlı kiriş anlamına gelir; 6, inç cinsinden nominal gövde yüksekliğini, 9 ise lb/ft cinsinden ağırlığı gösterir. W6×9 yaklaşık 150 mm yüksekliğinde, 100 mm flanşlı ve metrede yaklaşık 13,4 kg'dır.
W profil kazık mı, roll-form kazık mı?
+
Sabit açılı sistemlerin çoğunda roll-form C veya sigma kazık daha hafif ve ekonomiktir. Tracker direkleri, çok yüksek yükler veya uzun açıklıklı kirişlerde W profil öne çıkar. Seçim platform tasarımı ve statik hesapla yapılır.
W kirişler galvanizli mi teslim ediliyor?
+
Evet, sıcak daldırma galvanizli teslim ediyoruz. Kanal ve delikler galvaniz öncesinde işlendiğinde kesim kenarları da kaplanır.
İlgili profiller

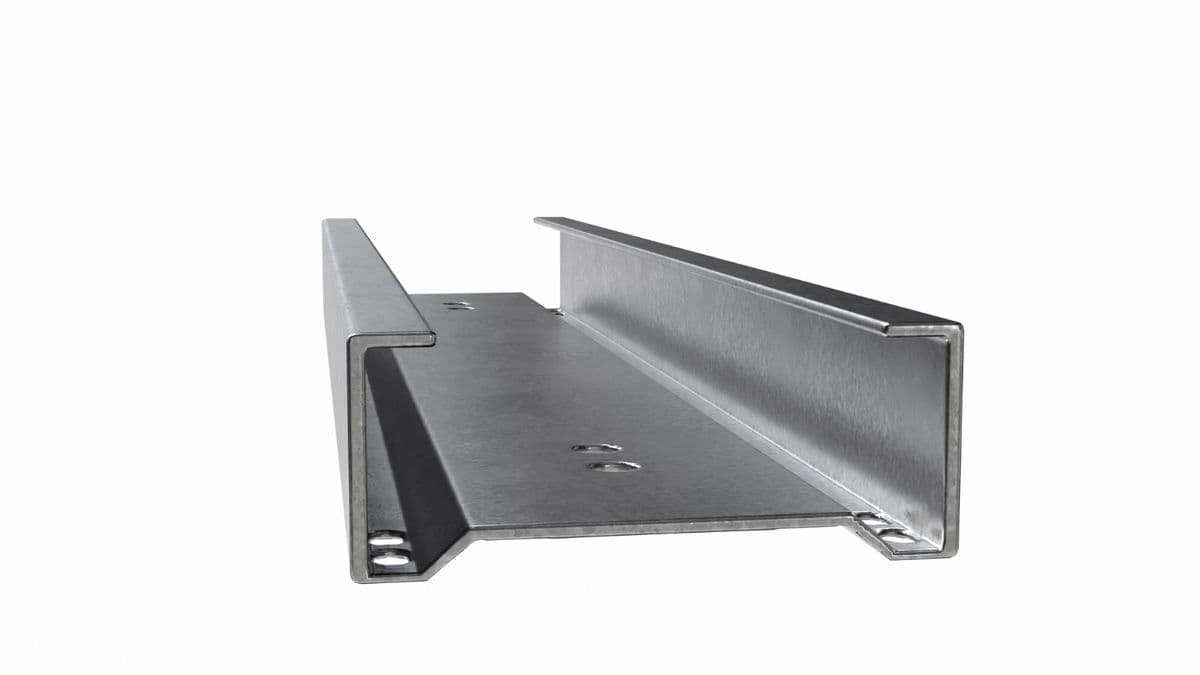

Sigma Kazık Profili
Kademeli, nervürlü gövde. Aynı kalınlıkta daha yüksek moment; yumuşak zeminde derin gömülme için.
Detaylı Bilgi

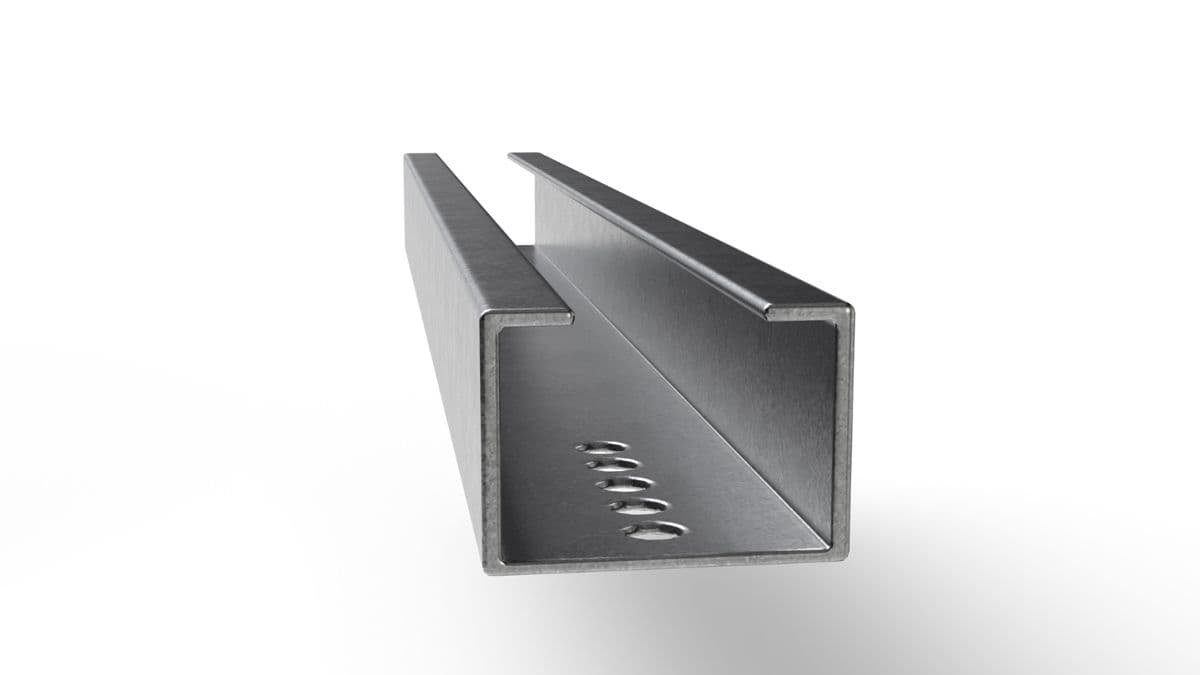

C Kazık Profili
Zemine çakılan birincil kazık. Dudaklar flanşı burkulmaya karşı rijitleştirir; açık yüz braket bağlantısını kolaylaştırır.
Detaylı Bilgi

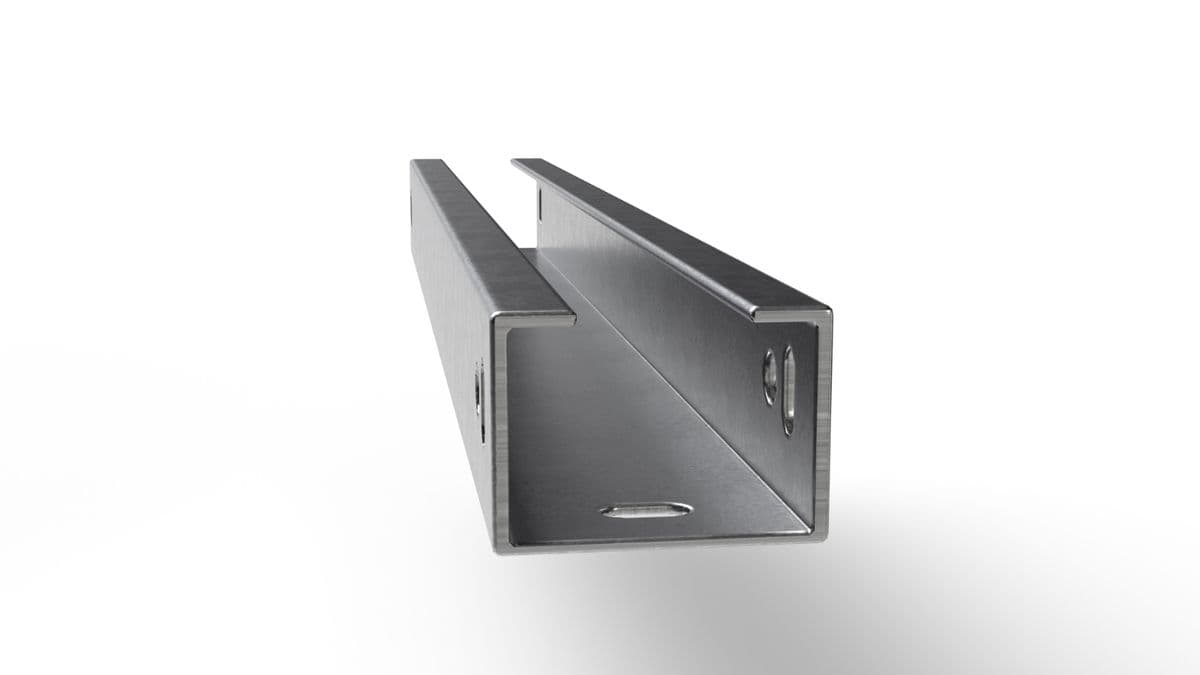

Aşık ve Ray Profilleri
